2011.9 我公司完成70kW供液冷卻空調設備調試,系統主要油加固PCC,加固觸摸屏,3臺制冷機組組成。

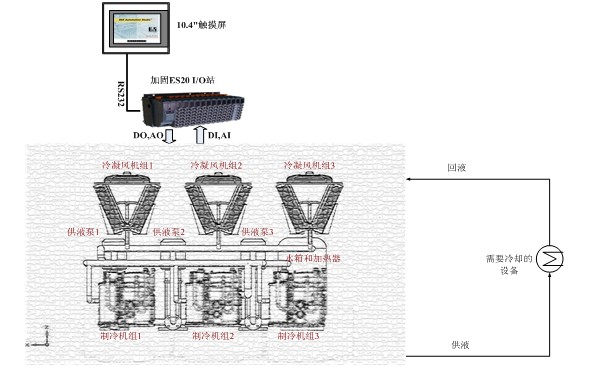

1.系統框圖:
2.系統介紹
1)系統所有器件均按照軍品的環境耐受度要求,采用我公司三防護、沖擊振動加固以及-40~
2)工作模式:常規風冷、自動制冷兩種模式。
3)控制精度<0.5度
4)水箱加熱PID調節
5)根據設備發熱功率的大小,自動選擇制冷機組的啟動數量
6)制冷機組的輪崗工作,防止同一臺機組被頻繁啟動
7) 觸摸屏顯示系統參數,如供液溫度,流量,壓力等,顯示系統報警信息,設定系統重要參數
8)風冷模式時對冷凝風機的PID控制
9)PCC 管理系統設置數據,具有保存,讀取,出廠值的功能
10)與上位機CAN總線/以太網通信數據交換

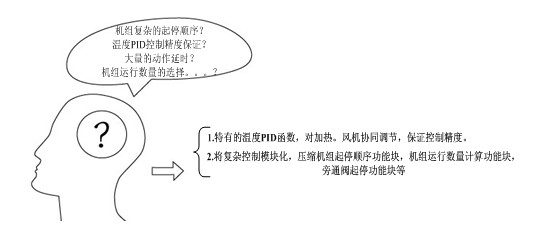

2.1系統軟件常見問題

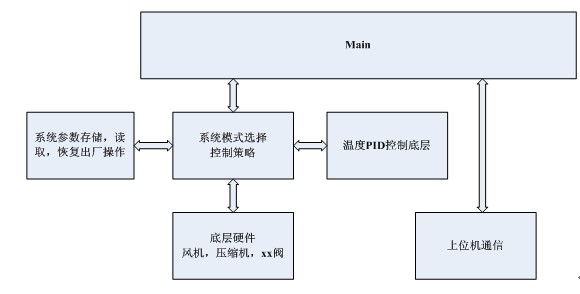

2.2軟件框圖
