雙電機消隙解決方案作為英碩精心錘煉的“尖子兵”再一次運用于國家重點科研項目,并攀上新的高度,以“小身材”帶動25噸轉臺,成功刷新歷史記錄。
雙電機消隙系統采用我司成熟、特有的轉臺運動控制策略:雙(多)電機受力平衡技術,在快速精確定位的同時,保證運動過程中每臺電機受力的均衡分配,有效減少轉臺的應變應力,同時降低了對轉臺的結構對稱性設計的難度和建造要求。我司自主研發的“大任”伺服系統應用于其中,該系統具有良好的控制特性和控制精度,可對力矩、速度、位置及受力做多重約束的精確控制,為運動過程中的實時調整提供保障。

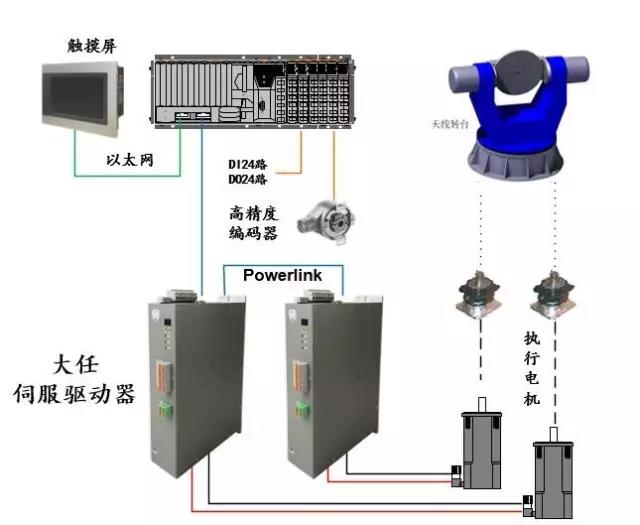

*系統拓?fù)鋱D
主要功能技術指標
功能:
1)轉臺定位操作,±175°方位角內可設。
2)轉臺扇掃操作,扇掃中心、扇掃范圍可設。
3)轉臺點動操作,用于調試和維修。
4)實時監控轉臺的動態方位角度信息。
5)實時監控各伺服電機的運行狀態。
6)雙電機共推模式:兩臺伺服電機協同推動轉臺,消除轉臺換向時齒輪嚙合產生的齒間隙。
技術指標:
1)系統電源:380VAC,三相
2)系統電源功率:小于15KVA
3)電機設計載荷: 25T
4)系統與上位系統通信:CAN、以太網接口可用
5)定位精度:< 0.05度
6)雙電機模式下:
電機受力不平衡度:< 1%
速度不平衡性: <= 0.5%
7)操作溫度:-40℃~+70℃
存儲溫度:-50℃~+80℃

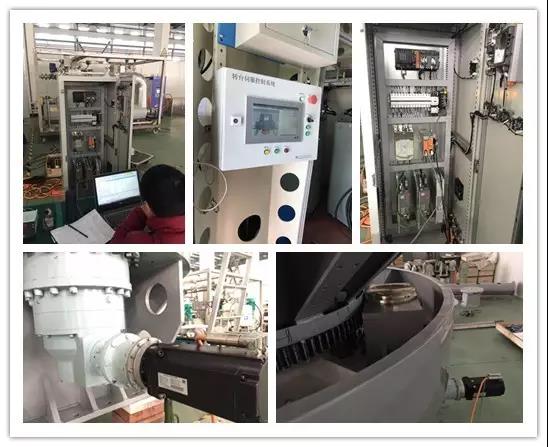

*現場圖
此次系統的成功登頂除了自身的強大,同時還歸功于英碩提供的成套產品,其中包括成熟的電器集成、謹慎的軟件編程以及五星級的現場服務調試。
