多天線方位協同伺服控制系統(以下簡稱協同系統),是基于CAN和光纖網絡搭建系統的,它由多臺PCC控制器和監控觸摸屏構成,可實現多臺雷達天線的方位角度以同步跟蹤等模式協同運轉,保證多臺雷達最大效率地覆蓋目標空域,海域工作。

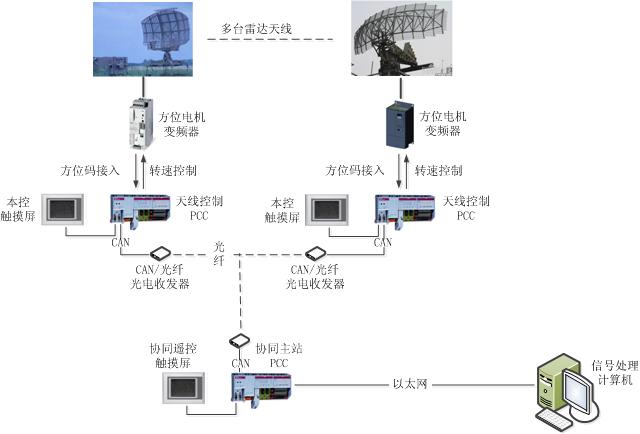

協同系統的硬件及網絡結構如下圖所示:
為了實現各部雷達天線的協同運轉,本系統設置了一臺協同主站PCC,同時為每臺天線配置了一套天線控制PCC,為了便于實時監控和人機對話,每臺PCC均設置了一套觸摸屏界面,用于實時顯示系統的工作狀態,并可從主站PCC及其觸摸屏上下達協同指令,系統工作模式包括如下幾種:
1) 同步模式:指定任意一臺天線作為基準參照,其他天線保持與之方位同步運轉;
2) 順序模式:制定任意一臺天線作為基準參照,其他天線按照等方位夾角間距,成“隊列式”運轉;
3) 微動指向模式:制定任意一臺天線以當前方位出發,做微動定位控制。
每臺雷達天線的伺服系統配置有一套天線控制PCC,用于完成天線方位角度的采集和遙、本控,考慮到不同雷達天線原有的伺服部分變頻器的差異性,我們采用了最通用的PCC模擬電壓輸出的方式,來實現方位電機的轉速控制,同時,運用TPU的高速處理功能,巧妙的將天線的方位增量碼接入PCC控制器(其頻率最高可達200KHz),可自動對天線回轉做雙向可逆計數,實時獲取精確的絕對方位信息。
針對協同主站下達的指令,天線控制PCC有選擇的將其所控制的天線置為如下兩種可能的工作模式:
1) 基準站:基準站為協同隊列提供同步或順序夾角運轉的方位基準;
2) 從動站:從動站按當前下達的系統模式指令,參照基準站方位運轉;該模式下,PCC運用PID調節算法,控制方位電機的轉速,使其實時跟隨系統設定的方位角度。
因距離原因,為保證協同系統管控數據的高效傳輸,本系統采用了光纖網絡技術,將相隔距離數公里以上的兩個雷達站的CAN網絡調制到光纖上傳輸耦合,這樣既保證了傳輸距離,又獲得了較高的網絡通信帶寬,F(xiàn)場工作效果很好。
整個協同系統的核心—協同主站也由一套PCC和觸摸屏構成,它負責接收用戶的系統操作指令,并通過CAN/光纖網絡,將指令下達到各個分站的天線控制PCC,同時,通過這一全局的網絡,將各個分站天線的工作狀態全部采集上來,顯示到觸摸屏上,包括,實時方位信息,電機轉速信息,方位變頻器的報警信息等。本控模式下,協同指令可以由觸摸屏選擇設定,并交由主站PCC經CAN/光纖網絡下達;遙控方式下,通過以太網和主站PCC相連的的信號處理計算機可以通過局域網下達協同指令,交由主站PCC經CAN/光纖網絡下達至各個分站PCC控制執行。
該系統為國內首創研制,投入使用以來,受到用戶單位的一致好評。
