    典型方案詳細

基于CAN總線和直流力矩電機的三軸穩定平臺伺服系統

我公司CAN總線的成功應用,不僅體現在眾多地面裝備的伺服控制系統中,也同樣在機載及艦載裝備的伺服控制上取得了理想的方案實現。

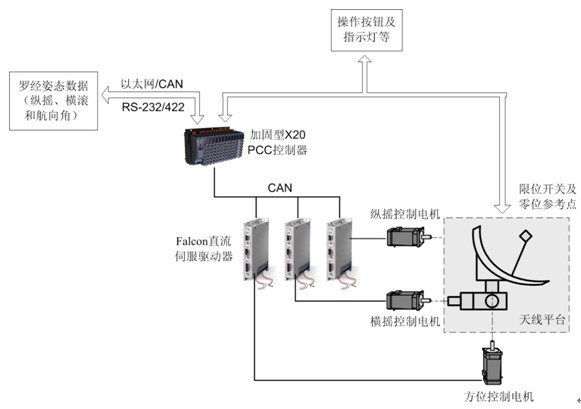

該系統如下圖所示,由一套PCC作為系統主控單元,它根據檢測到的實時姿態數據,通過CAN總線,高效精確地驅動控制俯仰、橫滾和方位三個伺服軸,做出實時糾偏的動態控制,保證天線在基礎發生改變的情況下,始終跟蹤這一個靜態的或者動態的目標位置:

該系統設計,兼顧了如下技術特點:
1) 采用高速運算的PCC作為主控控制平臺,通過CAN總線采集實時姿態數據和下達控制指令,控制帶寬可達500Hz以上,為跟蹤目標的精確性和快速性提供了前端的基礎保證;
2) 直流驅動器采用了軍用級的產品,可工作于-40~70°C的寬溫環境,振動可達20~2000 Hz,14.6g,沖擊±40g, 海拔高度滿足-400~155000m范圍;
3) 該系統電機采用盤式力矩電機直接驅動負載的直驅技術(DDC),電機頻響高,消除了回差間隙的時滯和非線性,保證了天線跟蹤目標的精確與平穩性;
4) 系統所有器件均按照軍品的環境耐受度要求,采用我公司三防護、沖擊振動加固以及-40~70°C寬溫范圍工作的產品,選型設計而成;
5) 系統所有器件(PCC控制器,傳感器,直流伺服驅動器及其直流力矩電機)均為直流28VDC工作,適應機載環境下的供電電源的特點;
6) 系統伺服控制軟件均采用標準的高級語言開發,符合面向?qū)ο蟮能浖O(shè)計特點,具有很好的移植性和通用性,CAN總線的使用不僅使得系統具有良好的擴展性與信息開放性,也為系統工作于復雜的電磁環境下,提供了良好的電磁兼容性。
7) 系統器件具有高度緊湊的體積,其中伺服驅動器功率達1kw,單軸卻僅為一盒香煙大小的體積。
