一、 概述
該系統擬采用100M高速實時以太網Powerlink實現對2臺(4臺)電機的協調控制,使多臺電機共同驅動一個負載,完成力矩的分擔和傳動間隙的減小或消除,可以有效提高系統的跟蹤精度。為實現較高的跟蹤精度,該系統采用位置雙反饋方式,由伺服驅動器直接實現天線方位及俯仰角度反饋,完成對目標位置的高速實時定位與跟蹤。
此外,整個跟蹤伺服系統配備一套用于伺服位置解算及ACU上位機航跡位置命令處理運算的可編程計算機控制器PCC,該控制器作為整個伺服系統的主控單元,具有很強的運算處理能力,與上位機采用100M高速以太網通信,保證了上位機給定數據的通信帶寬,為整個系統的實時跟蹤精度提供了基礎保證。
二、功能技術指標
功能:
1、100M實時以太網的伺服驅動器與PCC控制器組網
2、多電機協調控制,自動協調負載與速度同步;
3、數字速度調節器、力矩分配、差速抑制、環路控制
4、與ACU間的全數字接口
5、與ACU間的控制指令、速度指令、狀態信息的雙向傳輸
6、實時提取大盤(方位、俯仰)的速度、位置信息,實現大盤速度、位置控制
7、通過對伺服電機輸出力矩的偏置干預,可靠實現大盤運動的“消隙”要求
技術指標:
1、供電電源: 動力電源:380VAC±10%
輔助電源:24VDC±25%
2、通訊接口:
1)與ACU通信:100M以太網
2)與伺服驅動器通信:100M實時以太網Powerlink
3)與PDU通信:SSI(18位)
3、跟蹤精度:最高0.002°(0.04mrad),“過頂”0.05°(0.1mrad)
4、環境條件:
1)儲存溫度:-50℃~
2)工作溫度:-40℃~60℃
3)相對濕度:98%(
4)三防要求:具有在沿海區域的防潮、防濕熱、防鹽霧能力
5)電磁兼容:按GJB151
三、實施方案
1、設計指導思想
本系統的設計采用可編程計算機控制器PCC作為多電機控制器的主控部件,實現多個電機的協調控制共同驅動一個負載?删幊逃嬎銠C控制器PCC所提供的豐富多樣的接口模塊、高速可靠的運算處理能力及實時以太網Powerlink的遠程擴展功能,可以將四臺方位、俯仰電機組成一個共同的網絡,從而通過一套PCC實現對他們在輸出力矩,速度和位置上的復合控制。此外,天線控制單元(ACU)和PLC控;芈芬部筛鶕要求,分別選用所需的網絡介質,如以太網,RS422,CAN等,接入本系統的主控單元—PCC天伺控制器中。PCC和天線控制單元(ACU)進行速度指令、控制指令和狀態信息的實時數據傳輸交換;與PLC控;芈芬嗫蛇M行信息的實時交換,從而實現本控、遠控操作和安全控保。
驅動方位、俯仰的伺服電機控制器選用100M實時工業以太網Powerlink組網,交由PCC控制,我們充分利用PCC強大的處理器硬件的高速運算處理能力和多任務實時操作系統軟件,以及Powerlink的高速實時特性,對伺服驅動器的位置環可建立最高200us級數據刷新率。這些無疑為本系統多電機力矩的均衡分配、傳動間隙的減小或消除以及目標的跟蹤與定位奠定了強大的基礎
本伺服系統通過高速SSI同步串行接口獲取PDU的方位、俯仰大盤的天線角度數據,該數據直接反饋到伺服驅動器ACOPOS上,不僅節省了數據經由上位機ACU或PCC的轉發時間,且消除了該數據由上位機處理的計算誤差,最大化的發揮了系統的傳動和控制精度。

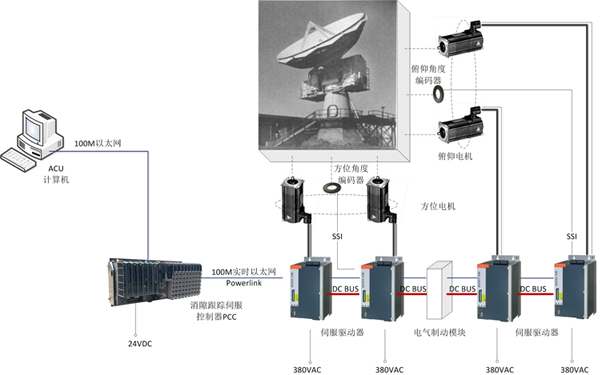

2、控制系統結構框圖
