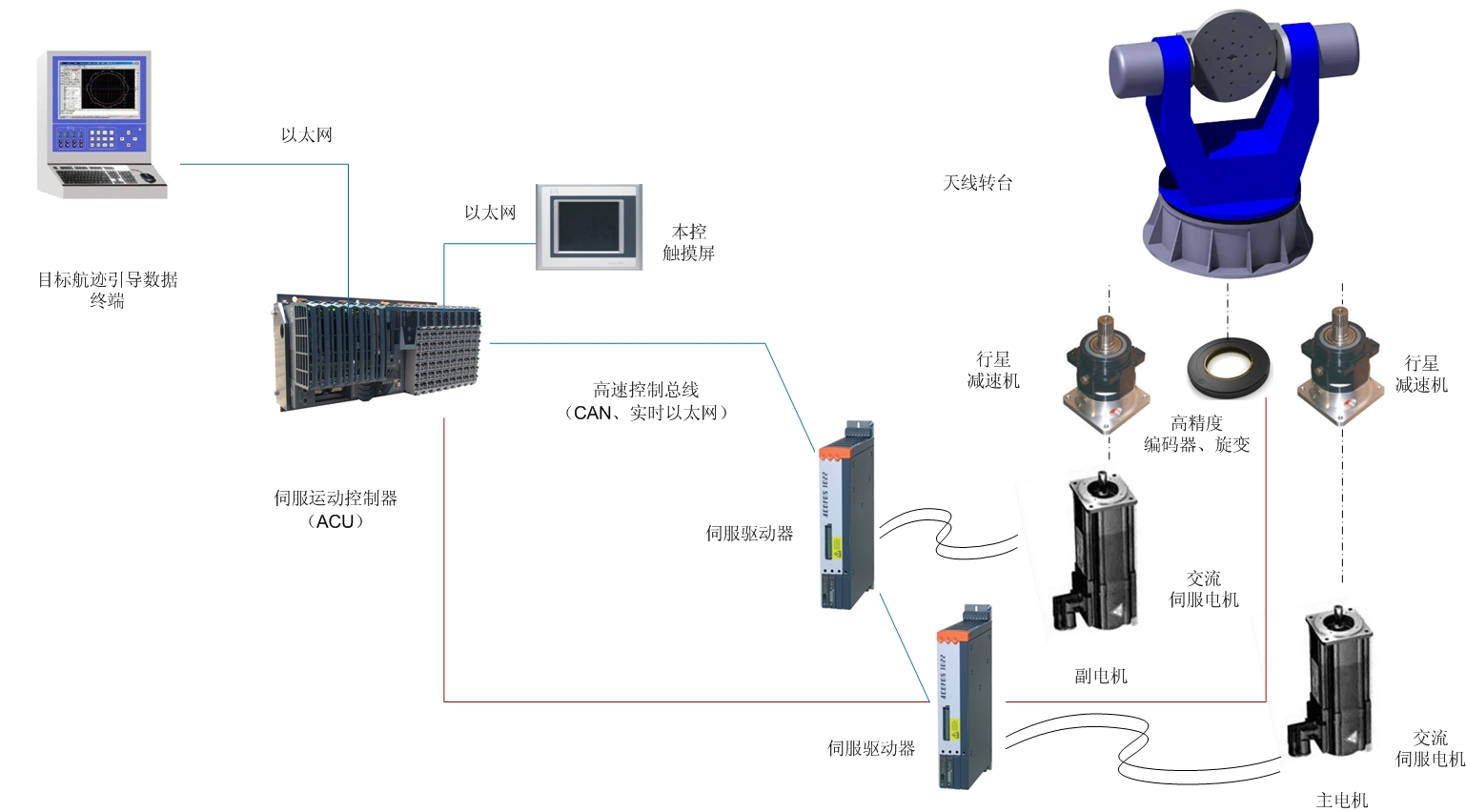

我公司在貝加萊智能型伺服(ACOPOS)和可編程計算機控制器(PCC)高速運算處理能力的平臺上,實現了雷達伺服系統方位高精度跟蹤的全套解決方案,并采用雙電機協同的方式,克服了雷達天線伺服系統傳動結構上的固有的回差間隙。
本系統具體的特點如下:
1. 采用轉臺大盤上的高精度編碼器與伺服電機編碼器(旋變)相結合的控制方式,精確有效的實現了雷達伺服系統實時位置控制。
2. 雙電機消隙:使用兩臺控制電機消除轉盤齒輪結構上存在的齒隙,避免靜止時因外力(如風力)導致的位置偏移。采用全方位平衡(速度、位置、力矩)的工作模式,實現方位跟蹤上既有高速準確性,又有平穩流暢性。
3. 高響應的位置帶寬:采用微秒級帶寬的伺服雙閉環位置控制模式,具有極高的快速響應性和精度。
4. 高效精確的運動算法:本系統采用了可變速度的運動控制算法,根據距離偏差計算運動的速度,從而大大縮短了系統的定位時間和準確性,為用戶實現高精度、快速的定點引導,數字引導和動態跟蹤提供了保證。
5. 系統全部部件均按軍溫環境條件設計,滿足寬溫,三防,沖擊振動等多項嚴酷環境指標要求。
該系統在跟蹤精度上的主要性能指標:
定 位 精 度 : < 0.002°
實時跟蹤精度: < 0.002°
通過航跡捷點(過頂): < 0.02~0.3°(100m/s~300m/s目標航速)
