英碩公司運用PCC開放靈活的網絡通信功能,為安徽某城市的污水管網提供了如下成功的數據采集/通信解決方案:

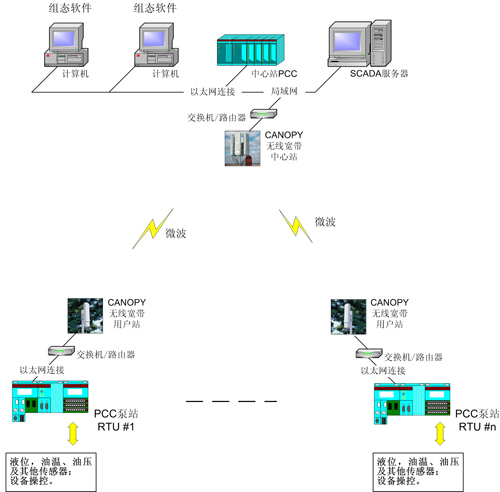

該系統由多個分布于城市各處的污水泵站和數據中心構成,各個泵站及數據中心站均布置了PCC進行現場的數據采集和數據存儲,系統依靠靈活的網絡通信方式,將各個泵站的液位,油溫、油壓及其他傳感器的信息實時地傳送到中心站,并且中心站可以實時、可靠的對泵站設備進行操控。系統結構圖如下所示:
各個分站及中心站的PCC不僅具有數據采集和通信能力,而且可以對本地歷史數據進行容量可設定的存儲,以滿足隨后可能的數據追憶和復現要求。
上述系統采用無線寬帶通信,空中數據傳輸帶寬可達10Mbps,不僅可以實時傳輸控制信息,而且可以傳輸畫面流暢的數字視頻監控信息。
本系統所采用的無線寬帶通信的主要技術指標如下:
- 工作頻段:5.725GHz~5.825GHz
- 信道帶寬:20MHz
- 發射功率:1w
- 數據通信速率:10Mbps
- 距離:內置天線:3.2Km
外接天線:16~32Km
- 網絡接口: 10/100 BaseT 半/全雙工以太網
- 協議: Ipv4, UDP, TCP, ICMP, Telnet, HTTP, FTP, SNMP, DES
- 網絡管理: HTTP,Telnet,F(xiàn)TP,SNMP
- 電源: 24VDC
- 環境溫度: -30~+55 攝氏度
- 濕度:100%
- 風力:190Km/小時
- 體積:30cm x 8.6cm x 8.6cm
- 總重量:3Kg

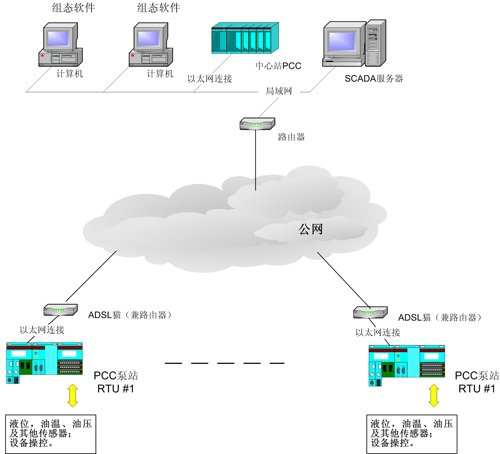

作為遠程通信的備份方案,該系統還支持采用ADSL寬帶進行數據傳輸?shù)募夹g(shù)架構:
本系統中心站采用一套PCC作為“數據收集器”,將各個泵站的實時狀態與控制信息映射到中心站本地,利于方便,可靠并且是標準地同上位計算機組態軟件信息連成一體。本系統采用標準組態軟件開發實時監控畫面,操作監控直觀、友好,通過PCC所提供的標準的OPC服務器程序,與PCC的過程數據連接,將所有現場數據、狀態實時顯示在組態畫面上。
由于本系統采用了標準的面向以太網的通信技術,除上述兩種實現介質以外,整個系統還可以架構在數字光纖寬帶網絡上,這對于日后系統隨著城市規模的擴展,而選擇方式靈活的網絡結構擴展有著十分重要的繼承意義。
